Двукомпонентен полиуретанов предполиер на полиетерна основа
Състои се от A&B компонент, A е полиол и B е полиуретанов преполимер с хидроксилно край.
- Бърза доставка
- Осигуряване на качество
- 24/7 обслужване на клиенти
представяне на продукта
Студено леене двукомпонентен полиуретан
- Състав: Състои се от компонент A& B, A е полиол и B е полиуретанов преполимер с хидроксилно край.
- Характеристики: Има отлични технологични свойства, твърд при обща температура, по-кратко време на желиране и регулиране на цветовете чрез добавяне на пигмент. Изделието има добри свойства на абразивна устойчивост, устойчивост на хидролиза, прозрачен, добра еластичност, стабилен размер.

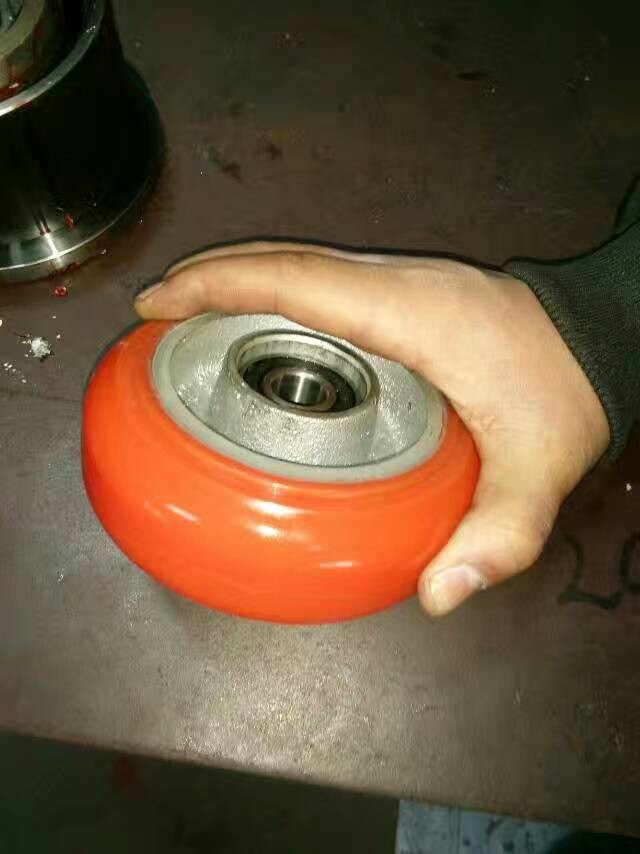

- Приложение на продукта: прът и прът, лист и плоча, индустриално колело, строителна форма, покритие за спортно оборудване, колело за скейтборд, буферна стелка и други полиуретанови различни части.
- Подробности за работа: След вакуумна дегазация за двата компонента (A и B), те се смесват, изливат и леят в матрица в пропорция при стайна температура от 30-40 ℃, може да се използва за ръчна работа и механично формоване.
- Съхранение: Да се съхранява на хладно и сухо място и да се използва възможно най-скоро след отваряне; Не може да се изразходва наведнъж и трябва да се смени с азот и да се запечата; Вторичният отвор се използва за обезпеняване, а първоначалният срок на съхранение е шест месеца.
Вещ | Тип | |||
HJ1885-1 | HJ1880-2AB | HJ1890-2AB | HJ3155 | |
НКО СЪДЪРЖАНИЕ % | 8.5±0.2 | 9.0±0.2 | 12.0±0.2 | ------ |
Плътност 25℃(g/cm³) | 1.10 | 1.10 | 1.10 | 1.23 |
Време за гел /мин | 2-3 | 8-14 | 6-9 | 120-150 |
Съотношение на смесване A: B | 100:100 | 100:100 | 100:100 | 100:6.4 |
Физически свойства | ||||
Твърдост (Shore A) | 85±2 | 82±2 | 90±2 | 55±3 |
Якост на опън (Mpa) | 10-15 | 9-14 | 18-25 | 20-25 |
Удължение при скъсване (%) | 350-500 | 350-550 | 400-550 | 450-600 |
Сила на разкъсване (KN/m) | 40-50 | 50-60 | 70-85 | 30-35 |
Постоянна деформация при компресия % | 12-16 | 15-18 | 10-15 | 10-15 |
DIN Загуба на абразия (mm³) | ≤120 | ≤120 | ≤120 | ------ |
Устойчивост %/25℃ | 48-52 | 36-40 | 35-38 | 26-30 |
A | Тип | HJ1850A-2 | HJ1860A-2 | HJ1870A-2 |
Външен вид (35℃) | безцветна вискозна течност | |||
B | Тип | HJ1850B-2 | HJ1860B-2 | HJ1870B-2 |
Външен вид (35℃) | светложълта вискозна течност | |||
Съотношение на смесване A: B | 1:1 | 1:1 | 1:1 | |
Работна температура (℃) | 35-40 | 35-40 | 35-40 | |
Време за желиране (мин.) | 30-40 | 25-35 | 20-30 | |
Твърдост (Shore A) | 50±3 | 60±3. | 70±3 | |
Якост на опън (Mpa) | 4-6 | 5-8 | 8-10 | |
Удължение при скъсване (%) | 400-500 | 300-400 | 250-350 | |
Сила на разкъсване (KN/m) | 18-22 | 20-25 | 26-30 | |
Устойчивост %/25℃ | 30-35 | 30-35 | 30-35 | |
Плътност 25℃(g/cm³) | 1.17 | 1.17 | 1.17 | |
Популярни тагове: двукомпонентен полиуретан на базата на полиетер, Китай, производители, фабрика, купи
